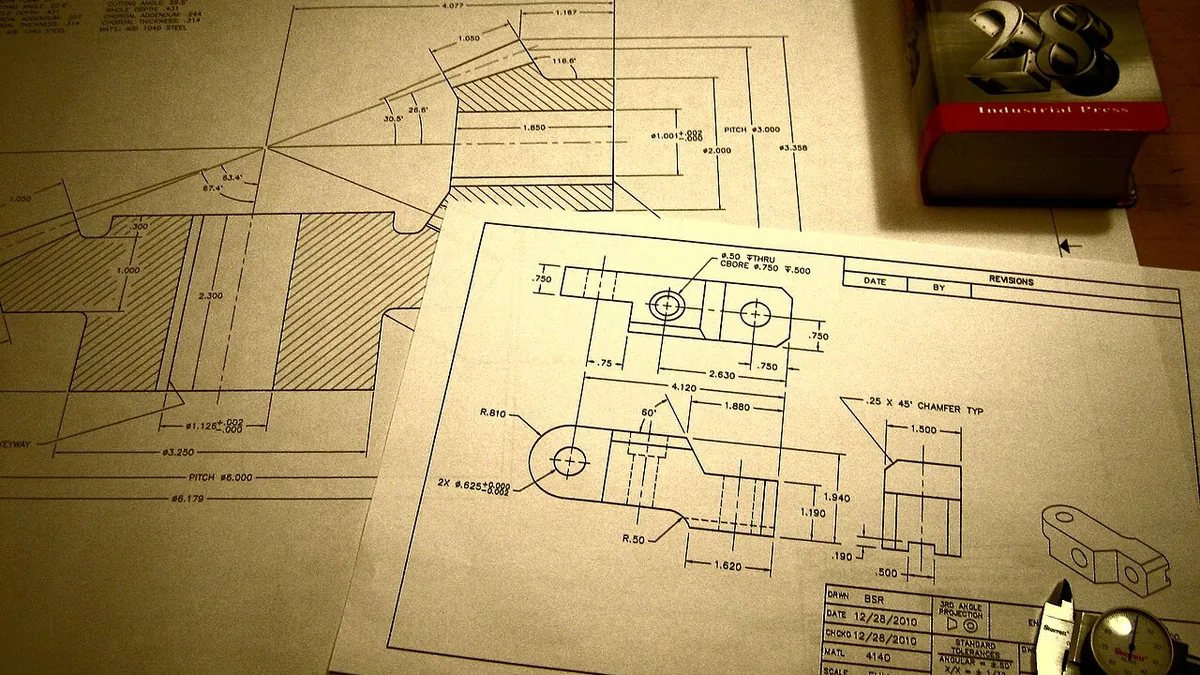

Чем ЕСКД отличается от ЕСТД
ЕСКД и ЕСТД — два комплекса межгосударственных стандартов, которые отвечают на разные вопросы. ЕСКД (Единая система конструкторской документации, стандарты класса 2 — ГОСТ 2.xxx) описывает, что представляет собой изделие: его устройство, размеры, материалы и состав — это чертежи, спецификации, схемы, технические условия. ЕСТД (Единая система технологической документации, класс 3 — ГОСТ 3.xxx) описывает, как это изделие изготовить: последовательность операций, оборудование, инструмент, режимы обработки — это маршрутные и операционные карты, карты эскизов, технологические инструкции. Конструкторскую документацию разрабатывает конструктор, технологическую — технолог на её основе.
Содержание
Что такое ЕСКД
Единая система конструкторской документации — комплекс стандартов, устанавливающих правила разработки, оформления и обращения конструкторских документов на изделия машиностроения и приборостроения. Стандарты ЕСКД имеют шифр класса 2: ГОСТ 2.001 (общие положения), ГОСТ 2.102 (виды и комплектность конструкторских документов), ГОСТ 2.104 (основные надписи), ГОСТ 2.106 (текстовые документы), ГОСТ 2.109 (основные требования к чертежам), ГОСТ 2.301 (форматы), ГОСТ 2.304 (шрифты чертёжные) и десятки других.
ЕСКД нужна для того, чтобы документ, выпущенный на одном предприятии, однозначно понимали на любом другом: одинаковые форматы, масштабы, обозначения, правила простановки размеров и допусков.
Что такое ЕСТД
Единая система технологической документации — комплекс стандартов класса 3 (ГОСТ 3.xxx), который устанавливает правила разработки, оформления, комплектации и обращения технологической документации. Ключевые стандарты: ГОСТ 3.1001 (общие положения), ГОСТ 3.1102 (стадии разработки и виды документов), ГОСТ 3.1105 (формы и правила оформления документов общего назначения), ГОСТ 3.1118 (формы маршрутных карт), а также стандарты на документы для конкретных видов работ — механообработки, сварки, литья, сборки, покраски.
ЕСТД отвечает за то, чтобы технологический процесс был описан единообразно и его мог повторить любой рабочий нужной квалификации.
Главные различия в одной таблице
| Признак | ЕСКД | ЕСТД |
|---|---|---|
| Класс стандартов | 2 (ГОСТ 2.xxx) | 3 (ГОСТ 3.xxx) |
| Отвечает на вопрос | Что изготовить | Как изготовить |
| Кто разрабатывает | Конструктор | Технолог |
| Основа | Техническое задание | Конструкторская документация |
| Типичные документы | Чертёж детали, сборочный чертёж, спецификация, схемы, ТУ, пояснительная записка | Маршрутная карта, операционная карта, карта эскизов, технологическая инструкция, ведомость оснастки |
| Где используется | Проектирование, приёмка, эксплуатация, ремонт | Производство, планирование, нормирование труда |
Виды документов ЕСКД
Основные конструкторские документы по ГОСТ 2.102:
- чертёж детали — изображение детали с размерами, допусками, шероховатостью, материалом;
- сборочный чертёж — изображение сборочной единицы и данные для её сборки и контроля;
- спецификация — состав сборочной единицы, комплекса или комплекта;
- схемы — электрические, гидравлические, кинематические;
- технические условия — требования к изделию, его изготовлению, контролю и приёмке;
- эксплуатационные документы — руководство по эксплуатации, паспорт, формуляр.
Каждый документ имеет обозначение по ГОСТ 2.201 и основную надпись по ГОСТ 2.104.
Виды документов ЕСТД
Основные технологические документы по ГОСТ 3.1102:
- маршрутная карта (МК) — описание всего технологического процесса по операциям с указанием цеха, оборудования, профессии, норм времени;
- операционная карта (ОК) — подробное описание одной операции по переходам с режимами обработки и инструментом;
- карта эскизов (КЭ) — графические иллюстрации к операциям: схемы установки, обрабатываемые поверхности, размеры;
- технологическая инструкция (ТИ) — описание приёмов работы или процессов, повторяющихся для многих изделий;
- ведомости — оснастки, материалов, деталей, технологических документов.
Сложность комплекта зависит от типа производства: в единичном производстве часто достаточно маршрутной карты, в массовом каждую операцию описывают отдельной операционной картой.
Как связаны ЕСКД и ЕСТД
Системы работают последовательно. Сначала конструктор выпускает комплект конструкторской документации по ЕСКД. Технолог анализирует чертежи на технологичность, предлагает изменения, а затем на их основе разрабатывает технологический процесс по ЕСТД. В технологических документах ссылаются на обозначения деталей и сборочных единиц из конструкторской документации. Если в чертёж вносят изменение, его оформляют по правилам ЕСКД (ГОСТ 2.503), а технолог корректирует технологические документы по ЕСТД. Обе системы используют общие форматы листов и близкие правила оформления, поэтому их часто изучают вместе.
Другие системы стандартов, которые путают с ЕСКД
- ЕСПД (класс 19, ГОСТ 19.xxx) — Единая система программной документации: техническое задание на программу, описание программы, руководство оператора.
- СПДС (класс 21, ГОСТ 21.xxx) — Система проектной документации для строительства: рабочие чертежи зданий, генпланы, инженерные системы.
- СРПП (класс 15, ГОСТ 15.xxx) — Система разработки и постановки продукции на производство.
Если вы оформляете чертёж здания, нужна СПДС, а не ЕСКД; если документацию на программу — ЕСПД.
Практические советы
При оформлении документов в САПР проверьте, что шаблоны основных надписей соответствуют ГОСТ 2.104 и ГОСТ 3.1103 для технологических документов. Чертёжный шрифт по ГОСТ 2.304 есть в большинстве CAD-систем, а для текстовых документов в редакторе подойдут настройки, описанные в статье какой стандартный шрифт в документах. Если CAD-система работает некорректно после обновления шаблонов, может помочь переустановка — инструкция в материале как переустановить Автокад, а о продлении лицензии рассказано в статье как обновить лицензию Автокад.
